一．项目背景

河南新交际智能化工程有限公司是一家专业提供无线网络智能化设备的公司，给客户

提供专业领先的无线行业解决方案是其服务的宗旨。公司有一批多年从事无线通信、数

字视频、传感信号采集、无线传感技术的资深研发人员，专业从事“无线宽带通信系统”

和“以运营级 Wi-Fi 为核心，RFID、433M、ZigBee 等多无线融合的物联网软硬件综合

应用系统”的行业应用。

二．河南新交际需求分析WiFi方案

汽车广场是一家汽车交易市场，由于越来越多的顾客建议，

希望市场提供无线接入服务，市场运营方从用户的角度出发，并兼顾市场运营的具体运

营情况，提出如下需求：

1、 实现市场顾客区域的无线网络全覆盖；

2、 无线接入支持所有 WIFI 终端，河南新交际采用 web 认证 portal 方式，强制引导用户到达

定制的网页（品牌宣传、活动促销），并允许对智能手机、平板电脑、笔记本电脑分

别推送不同的内容；

3、市场运营方可以实时对 WEB 认证网页进行在线定制管理，独立展示不同的内容

（将会对商场加盟商家进行收费广告投放，具体规则由运营方自主运作）；

4、 顾客无需密码接入 WIFI，在认证页面输入手机号码，接收即时短信获得上网验

证码

5、市场会员可以凭会员卡号与手机号码（作为密码）直接登录（体现会员尊贵）；

6、市场商家（如有需要）可以通过无线或有线接入，但不需要认证；

7、 可以设定客户号码每天允许获取验证码的最大次数和每次获取的时间间隔；

8、 管理员可以对来访的手机号码进行归类（按地区、获取时间、运营商等），

在列表中显示号码的归属地，并允许导出 txt/excel；

9、 对顾客使用网络的流量管理，预防用户过度占用带宽；

10、 管理员可以图表式统计任意时段的上网客流情况；

11、 操作简便，要求具备一般的电脑水平即可进行管理。

三．组网拓扑图

3.1 标准布线图（线条为 8 芯网线）

四．河南新交际系统架构

4.1 系统结构

为满足市场运营方自主管理、独立运营的需求，需要在认证网关整合统一管理平台，以

实现认证用户、认证内容（广告）的同步。

AP：无线接入点。

WifiAP认证网关（AC）：接入控制器。实现用户强制Portal、业务控制，接收Portal Server

发起的认证请求，完成用户认证功能。

Portal服务器：推送认证页面，接收WLA用户的认证信息，向AC发起用户认证请求以及

用户下线通知。

为满足市场的独立运营、灵活促销的需要，Portal服务器将提供页面定制及个性化Portal

推送的功能。用户输入帐号、密码后，由认证系统判断用户帐号的归属地，为用户提供归属

地定制的个性化定制页面。

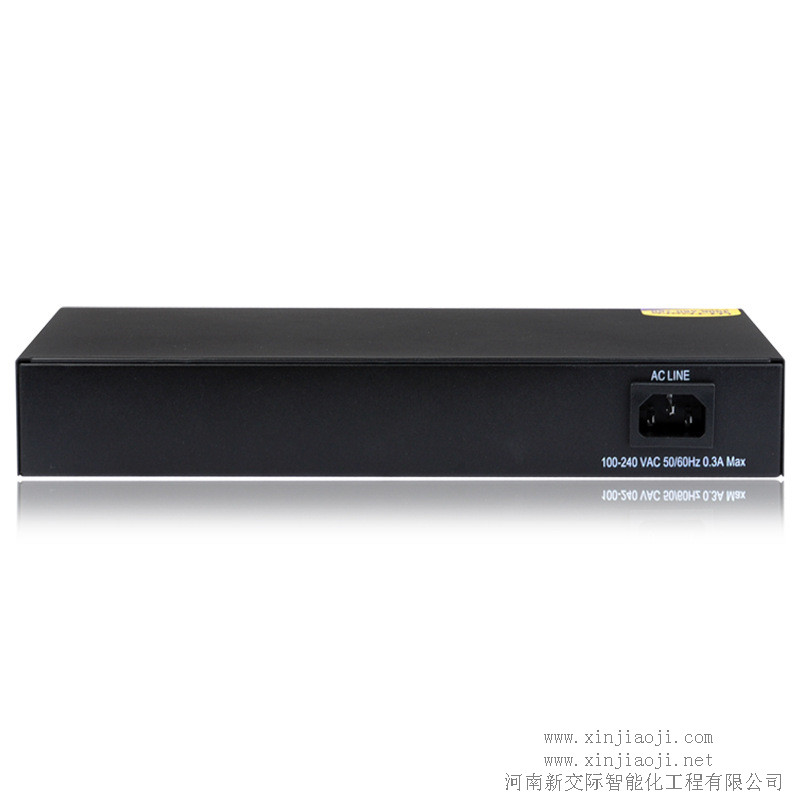

WifiAP认证网关（AC）、Portal服务器、用户管理服务器三大功能模板将整合到一台1U

的硬件网关上，策划部门只要在任意一台内网的电脑上，就可以对认证页面、用户进行管理，

管理操作简单易懂（类office操作），轻松实现对灵活的营销管理。

4.2 业务流程

4.2.1 普通用户认证流程

1. 用户搜索到市场的 WIFI 热点，无密码直接连接成功；

2.  认证系统通过 Portal 服务器返回即时的认证页面（包含广告、品牌、促销信

息），并提示用户输入手机号码，以获取上网验证码；

3. 用户输入正确的手机号码，点击“获取验证码”

4. 系统将根据预定的规则生成验证码；

5. 系统通知“短信网关”，给此手机号码下发一条短信息；

6. 信息内容直接调用预定义的格式，如“感谢你光临金太阳商场，你的无线上网验证

码为 123456。”

7. 客户的手机即时收到含验证码的短信；

8. 在对应位置输入验证码，并提交；

9. 网关校验通过，对此用户设备授权上网，用户即可通过 WIFI 畅游互联网。

4.2.2 会员认证流程

1. 用户搜索到市场的 WIFI 热点，无密码直接连接成功；

2. 认证系统通过 Portal 服务器返回即时的认证页面（包含广告、品牌、促销

信息），并提示用户输入；

3. 用户选择会员登录，并输入正确的会员号和密码，点击“登录上网”；

4. 系统将通过 API 将会员号和密码传送给商场会员数据库进行校验；

5. 市场会员数据库校验通过后，返回状态通知认证系统；

6. 网关校验通过，对此用户设备授权上网，用户即可通过 WIFI 畅游互联网。

7. 微信平台营销：据统计，目前微信用户已超过6亿，成为最热门的手机移动IM通信工具。

无线控制器WAC结合微信，实现用户身份认证。顾客只需用微信扫描现场的二维码或者查

找企业公众号，点击关注并申请上网，即可完成身份认证过程。

（1）用户体验效果好：

方便快捷的无线接入，简化了输入账号密码的繁琐过程，并为用户建立一个与商家快速长期              的沟通通道，提高用户粘性，提升品牌形象，不再为市场宣传而烦恼。

（2）拉动粉丝：

在认证过程中吸引更多的顾客关注企业公众号，为公众号增加粉丝，作为客户资源储备。同时，所拉动的粉丝皆为对品牌、产品感兴趣的高价值客户，在以后的业务定向推广中更加能够带来直接利益

五．产品功能

 运营版认证网关可实现如下功能：

5.1 基本网络功能

PPPOE/ADSL，静态 IP，DHCP，PPXJJ 方式接入，WDS 多 AP 无线桥接

MAC 地址克隆/动态 DS 、VLA 支持/VP 支持

防火墙/防攻击/AT 端口转发/DMZ

QOS 流量管理/图形流量监控

5.2 高级管理功能

5.2.1 中央认证+品牌展示/信息发布+计时计费+统一管理

u 中央认证：用户在初次接入无线网络时，将被引导到商家指定的认证网页，并经过登

录账号授权方可访问互联网（无需安装客户端）。

u 品牌展示/信息发布：在认证网页上，商家可以轻松地实现品牌价值的传递、促销信息

的推送、即时信息的发布，与用户进行有效的互动。提高服务意识、提升服务水平。

u 计时计费：轻松实现按次、按流量、包时/天/月/年、分时段计费等方式，更可开通全

自助的账号注册、在线支付、自动授权运营模式。

u 统一管理：热点监视、界面管理、流量控制、远程控制、账号管理

5.2.2 WEB 认证功能+展示页面自主定制

ü 通过展示页面定制系统，选择符合企业风格的模板或 100%自主设计

ü 便捷式模板展现

ü 品牌页面更可自动适配不同的终端（电脑、智能手机、平板电脑 MID）
5.2.3 智能账户管理

管理系统中，可以生成如下几种类似的账号：

1）一次性账号：对于普通游客用户，可以生成一次性的账号（使用一次后将失效）

登录上网，并且可以设定上网的时间，如 2 个小时；

2）动态账号：对于普通游客用户，市场还可以提供短信动态密码功能，让用户在

认证页面的指定位置提交手机号码，将收到一条包含上网密码的短信（此密码

可以设定为一次性有效、当天有效或永久有效），用户凭此短信随机码可以获

得一定时间的上网权限。建议商场河南新交际采用此方式，将获取的手机号码用于二次营

销；

3）永久账号：对于市场的会员，可以生成以会员卡号一致的账号密码，给会员提

供长久稳定的网络授权服务，吸引会员，提升会员身份；

4）外部数据源认证：通过 API 的简单对接，实现从外部数据源的认证，如商场

会员数据库、酒店管理系统等等；

5）收费功能：对用户支持充值卡（中国移动、中国联通手机充值卡）、网银（20

多家知名银行）、支付宝、财付通、paypal 支持方式。

5.2.4 客流统计功能

通过认证系统，可以方便地统计每天、每月、每年的用户上网情况，精细到

用户上网的时间、地点（AP）、上网终端（手机、平板电脑、笔记本电脑）等等。

六．方案优势

无线认证方案通过独创的中央管理系统，在无线控制终端上实现了强大复杂的运

算功能，更通过开放性的 API 接口，保留了无限的扩展性

ü 目前唯一可实现一站式强制认证方案

ü 统一平台轻松管理，认证用户、认证页面集中控制

ü 目前最便利的无线网架设方案

ü 目前最具性价比的无线一体化方案

ü 开放式的解决方案，保留了最灵活的功能扩展，轻松实现更丰富的后续应用升级需求
